二氧化碳气保焊丝

产品型号:
所属分类:二氧化碳气保焊丝
访问人数:2180
发布日期:2021-07-05

产品简介:气保焊丝镀铜一体化生产线广泛应用于焊材领域,如气保焊丝,埋弧焊丝,药芯焊丝,铝焊丝,不锈钢焊丝和焊条等。

了解更多

| 节能 20% | 占地 50% | 维修 40% |

产品介绍

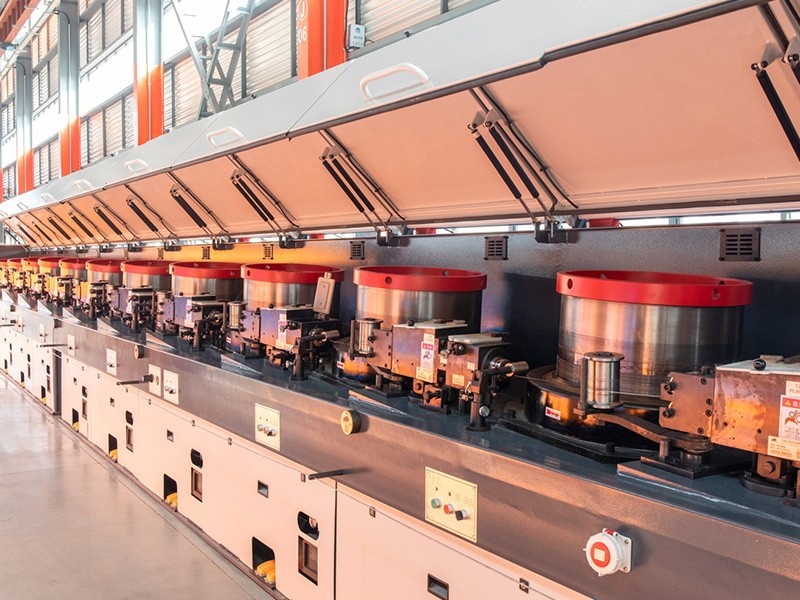

集合前处理、拉丝机、镀铜装置、收线一体化生产线。设计速度30米/秒,整线长70米。拉丝机部分仍采用伺服直驱式,电机直驱卷筒。取消减速机、皮带轮、刹车系统,设备具有节能,高效,低维护特点。机身对称设计,电控与设备融为一体,致力于节能20%,占地50%,维修40%的目标。气保焊丝镀铜一体化生产线广泛应用于焊材领域,如气保焊丝,埋弧焊丝,药芯焊丝,铝焊丝,不锈钢焊丝和焊条等。


产品优势

1.气保焊丝拉丝与镀铜工艺的革命性变革。

2.高能效直线电化镀。

3.旋转压力模盒的配合,更有利于高速拉拔。

4.全自动配液系统,自动达到工艺浓度。

5.全自动添加排放系统,根据化验结果自动调整添加排放。

6.脱脂装置与高压水洗装置高度集成。

7.活化酸洗装置与直线电化镀装置高度融合。

8.全数字控制活化与镀线电源精度,铜层厚度更稳定。

9.五道高压与中和水洗,防锈持久性更强。

10.全数字控制直线高频烘干,保护焊丝铜层质量。

11.抛光单元拉丝油的循环工作,油箱标配加热与冷却。


产品参数

规格(卷筒直径)/mm

200

300

350

400

450

500

560

600

700

800

900

1200

进线强度/MPa

≤1350

拉拔道次

≤14

≤14

≤14

≤14

≤14

≤14

≤14

≤14

≤14

≤14

≤14

≤14

*大进线直径/mm

2.2

2.8

3.5

4.2

5.0

5.5

6.5

8

10

12

14

16

*小出线直径/mm

0.25

0.5

0.6

0.75

1.0

1.2

1.4

1.6

2.2

2.5

3.0

4.0

*高拉拔速度(m/s)

24

22

22

22

20

20

18

16

12

12

10

10

电机功率(KW)

2.2~5.5

5.5~

7.5

5.5~11

11~15

11~22

15~30

22~45

30~55

45~75

55~90

75~

110

90~132

传动系统

伺服电机直接驱动

调速方式

交流伺服驱动器

控制方式

共直流母线控制系统

放线方式

工字轮放线机、高架放线、一字放线、鸭嘴放线、可实现不停车放线

收线方式

工字轮收线机,象鼻式下线机,倒立式收线机,可实现不停车收线

主要功能

可实现断丝或乱丝自动停车功能,各装置配备独立的防护罩,工艺参数和故障参数监测

适宜拉拔材料

气保焊丝,埋弧焊丝,药芯焊丝,铝焊丝,不锈钢焊丝和焊条等


三维图展示
