产品型号：
所属分类：轮胎
访问人数：2240
发布日期：2021-07-05
产品简介：胎圈钢丝拉丝设备，集合前处理、拉丝机、感应回火装、置镀铜装置、收线一体化生产线。设计速度15米/秒，整线长113米。拉丝机部分仍采用伺服直驱式，电机直驱卷筒。取消减速机、皮带轮、刹车系统，设备具有节能，高效，低维护特点。机身对称设计，电控与设备融为一体，致力于节能20%,占地50%，维修40%,提效20%的目标。
了解更多
| 节能 20% | 占地 50% | 维修 40% |提效 20% |
产品介绍

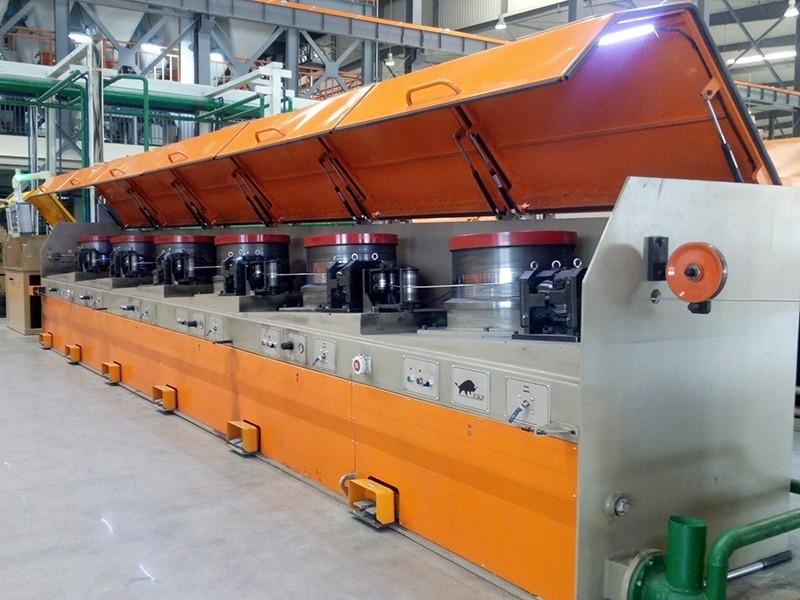

集合前处理、拉丝机、感应回火装、置镀铜装置、收线一体化生产线。设计速度15米/秒，整线长113米。拉丝机部分仍采用伺服直驱式，电机直驱卷筒。取消减速机、皮带轮、刹车系统，设备具有节能，高效，低维护特点。机身对称设计，电控与设备融为一体，致力于节能20%,占地50%，维修40%,提效20%的目标。
产品优势
1．胎圈钢丝拉丝与镀铜工艺的革命性变革。
2．高能效直线电化镀。
3．旋转压力模盒的配合，更有利于高速拉拔。
4．全自动配液系统，自动达到工艺浓度。
5．全自动添加排放系统，根据化验结果自动调整添加排放。
6．脱脂装置与高压水洗装置高度集成。
7．活化酸洗装置与直线电化镀装置高度融合。
8．全数字控制活化与镀线电源精度，铜层厚度更稳定。
9．五道高压与中和水洗，防锈持久性更强。
10．全数字控制直线高频烘干，保护焊丝铜层质量。
11．抛光单元拉丝油的循环工作，油箱标配加热与冷却。
12. 采用直线高频感应加热方式完成钢丝回火，配备冷水系统保障感应管的冷却
产品参数
|
规格（卷筒直径）/mm |
200 |
300 |
350 |
400 |
450 |
500 |
560 |
600 |
700 |
800 |
900 |
1200 |
|
进线强度/MPa |
≤1350 |
|||||||||||
|
拉拔道次 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
|
*大进线直径/mm |
2.2 |
2.8 |
3.5 |
4.2 |
5.0 |
5.5 |
6.5 |
8 |
10 |
12 |
14 |
16 |
|
*小出线直径/mm |
0.25 |
0.5 |
0.6 |
0.75 |
1.0 |
1.2 |
1.4 |
1.6 |
2.2 |
2.5 |
3.0 |
4.0 |
|
*高拉拔速度(m/s) |
20 |
20 |
20 |
25 |
30 |
30 |
20 |
16 |
12 |
12 |
10 |
10 |
|
电机功率（KW） |
2.2～5.5 |
5.5～ 7.5 |
5.5～11 |
11～15 |
11～22 |
15～30 |
22～45 |
30～55 |
45～75 |
55～90 |
75～ 110 |
90～132 |
|
传动系统 |
伺服电机直接驱动 |
|||||||||||
|
调速方式 |
交流伺服驱动器 |
|||||||||||
|
控制方式 |
共直流母线控制系统 |
|||||||||||
|
放线方式 |
工字轮放线机、高架放线、一字放线、鸭嘴放线、可实现不停车放线 |
|||||||||||
|
收线方式 |
工字轮收线机，象鼻式下线机，倒立式收线机，可实现不停车收线 |
|||||||||||
|
主要功能 |
可实现断丝或乱丝自动停车功能，各装置配备独立的防护罩，工艺参数和故障参数监测 |
|||||||||||
|
适宜拉拔材料 |
轮胎钢丝，胶管钢丝和钢帘线等 |
|||||||||||
